灰度實現兩種方式
目前主流的實現灰度控制方式有兩種：一種是改變流過LED電流的大小， 一般而言，LED亮度與流過其電流大小成正比（紅色LED可能會出現飽和現象）， 所Ｗ我們可通過改變流過LED的電流大小來達到不同的亮度等級，從而實現LED顯示屏灰度顯示效果；另一種方法是使用脈沖寬度調制方法來實現灰度控 串ｉｊ，周期性地改變LED顯示屏每頓畫面的顯示時間，當LED顯示屏控制時鐘足 夠快時，整個LED顯示屏的刷新頻率就足夠高，當刷新頻率達到６０Ｈｚ及Ｗ上 時，人們就無法感覺到每一傾顯示的內容，取而代之的就是一副有灰度等的圖像。 由于改變流過LED電流大小屬于模擬量的控制，想要達到很精確的控制比較難， 而脈沖寬度調制屬于數字量的控制，所在普遍采用微處理器等控制系統來驅動 LED顯示屏顯示的今天，所有的商用的LED顯示屏都是采用脈沖寬度調制法來 產生灰度效果的，且隨著技術不斷地發展，灰度的效果也越來越好。
瞧沖寬度巧制原理

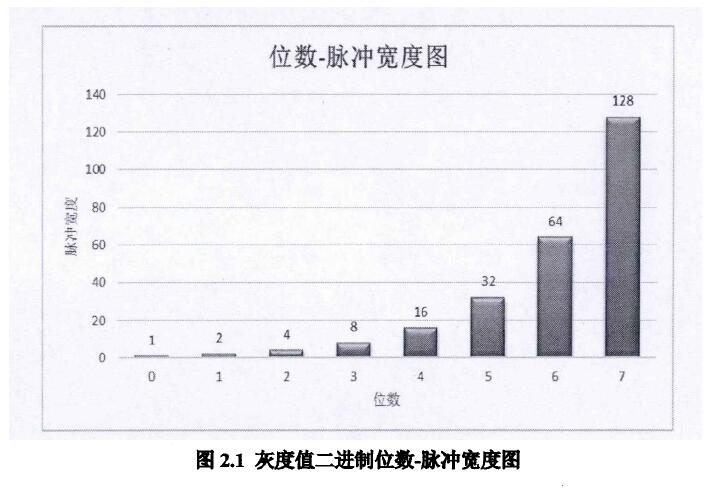

LED顯示屏在進行灰度顯示的時候，在任一時刻每個LED像素都有一個對 應的灰度值，這個灰度值的范圍即為LED顯示屏的灰度等級。２％級灰度對應 的灰度值為〇￣２５５，可Ｗ用一個８位二進制數來表示，如灰度值１８９對應的二進 制數為１０１１１１０１。LED顯示屏控制卡上的驅動顯示單元在工作時，將這個８位 二進制數從低位到高位依次讀取在對應的LED像素上顯示，如圖２．１所示，較 低位的顯示時間（脈沖寬度）為２的０次方個時間單位，次低位的顯示時間為２ 的１次方個時間單位...較高位的顯示時間為２的７次方個時間單位，不停地進 行循環重復操作。當時間單位小到一定程度時，整個LED顯示屏的刷新頻率達 到６０Ｈｚ時，人眼就無法覺察到LED像素的抖動，所看到的就是一副靜態的灰度圖像。
.jpg)
電流法原理

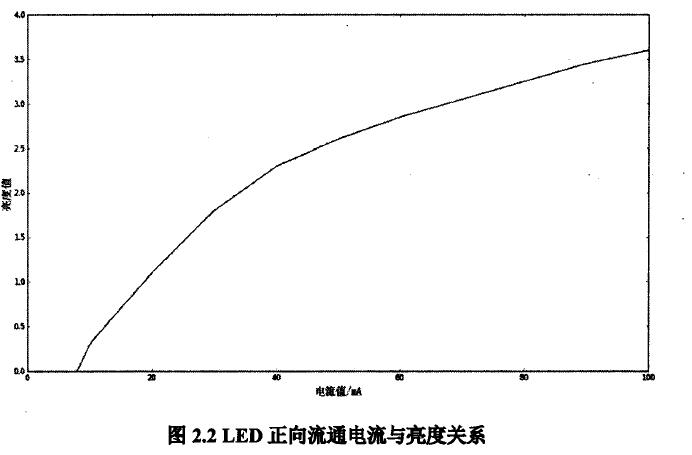

當在LED加上正向電壓之后，ＰＮ結導通，LED發光。除了某些紅色LED 有飽和現象之外，LED的亮度基本與流過其電流的大小正比，圖２．２為某廠家生 產的紅色LED電流與亮度曲線圖心１０］。
由上圖可Ｗ看出，LED燈管在導通之后，亮度與流過其電流大小成正比。在 開始的時候，亮度隨電流大小增加增加的較快，當電流達到足夠大的時候，亮度 會趨于飽和。所Ｗ我們只要在LED亮度達到飽和之前將流過LED的電流細分為 多個等級，取多個具體的電流值，就可實現LED顯示屏的多灰度顯示。１６級灰度對應的流過LED的電流有１６級，２％級灰度對應流過LED的電流有２５６ 級。電流法實現LED思示屏灰度顯示屬于模擬量的控制，在普遍采用微處理器 來進行數字控制的場合，并不太適用。
